Q345A、Q345B、Q345C、Q345D、Q345E鋼材的性能差異，你分的清嗎?

Q345A、Q345B、Q345C、Q345D、Q345E鋼材性能有哪些區(qū)別，今天隱石檢測小編來給大家講一講

Q345是一種鋼材的材質(zhì)。它是低合金鋼(C<0.2%)，廣泛應(yīng)用于建筑，橋梁、車輛、船舶、壓力容器等。Q代表的是這種材質(zhì)的屈服強(qiáng)度，后面的345，就是指這種材質(zhì)的屈服值，在345兆帕左右。并會隨著材質(zhì)的厚度的增加而使其屈服值減小。

Q345綜合力學(xué)性能良好，低溫性能尚可，塑性和焊接性良好，用作中低壓容器、油罐、車輛、起重機(jī)、礦山機(jī)械、電站、橋梁等承受動載荷的結(jié)構(gòu)、機(jī)械零件、建筑結(jié)構(gòu)、一般金屬結(jié)構(gòu)件，熱軋或正火狀態(tài)使用，可用于-40℃以下寒冷地區(qū)的各種結(jié)構(gòu)。

級別分類

Q345按等級可分為Q345A，Q345B，Q345C，Q345D，Q345E。它們所代表的，主要是沖擊的溫度有所不同。

Q345A級，是不做沖擊;

Q345B級，是20度常溫沖擊;

Q345C級，是0度沖擊;

Q345D級，是-20度沖擊;

Q345E級，是-40度沖擊。

在不同的沖擊溫度，沖擊的數(shù)值也有所不同。

化學(xué)成分

Q345A：C≤0.20,Mn ≤1.7，Si≤0.55，P≤0.045，S≤0.045，V 0.02~0.15;

Q345B：C≤0.20， Mn ≤1.7，Si≤0.55，P≤0.040，S≤0.040，V 0.02~0.15;

Q345C：C≤0.20，Mn ≤1.7，Si≤0.55，P≤0.035，S≤0.035，V 0.02~0.15，Al≥0.015;

Q345D：C≤0.20，Mn ≤1.7，Si≤0.55，P≤0.030，S≤0.030，V 0.02~0.15，Al≥0.015;

Q345E：C≤0.20，Mn ≤1.7，Si≤0.55，P≤0.025，S≤0.025，V 0.02~0.15，Al≥0.015;

對比16Mn

Q345鋼是老牌號的12MnV、14MnNb、18Nb、16MnRE、16Mn等多個鋼種的替代，而并非僅替代16Mn鋼一種材料。在化學(xué)成分上，16Mn與Q345也不盡相同。

更重要的是兩種鋼材按屈服強(qiáng)度的不同而進(jìn)行的厚度分組尺寸存在較大差異，而這必將引起某些厚度的材料的許用應(yīng)力的變化。因此，簡單地將16Mn鋼的許用應(yīng)力套用在Q345鋼上是不合適的,而應(yīng)根據(jù)新的鋼材厚度分組尺寸重新確定許用應(yīng)力。

Q345鋼的主要組成元素比例與16Mn鋼基本相同，區(qū)別是增加了V、Ti、Nb微量合金元素。少量的V、Ti、Nb合金元素能細(xì)化晶粒，大大提高了鋼的韌性，鋼的綜合機(jī)械性能得到較大提高。

也正因為如此，鋼板的厚度才可以做得更大一些。因此，Q345鋼的綜合機(jī)械性能應(yīng)當(dāng)優(yōu)于16Mn鋼，特別是它的低溫性能更是16Mn鋼所不具備的。Q345鋼的許用應(yīng)力略高于16Mn鋼。

性能對比

Q345D無縫管力學(xué)性能：

抗拉強(qiáng)度：490-675屈服強(qiáng)度：≥345 伸長率：≥22

Q345B無縫管力學(xué)性能：

抗拉強(qiáng)度：490-675 屈服強(qiáng)度：≥345 伸長率：≥21

Q345A無縫管力學(xué)性能：

抗拉強(qiáng)度：490-675 屈服強(qiáng)度：≥345 伸長率：≥21

Q345C無縫管力學(xué)性能：

抗拉強(qiáng)度：490-675 屈服強(qiáng)度：≥345 伸長率：≥22

Q345E無縫管力學(xué)性能：

抗拉強(qiáng)度：490-675屈服強(qiáng)度：≥345 伸長率：≥22

產(chǎn)品系列

Q345D鋼材與Q345A，B，C鋼相比而言。低溫沖擊功的試驗溫度低。性能好。含有害物資P,S量比Q345A，B，C要低。

市場價格比Q345A，B，C要高。

Q345d定義：①由Q+數(shù)字+質(zhì)量等級符號+脫氧方法符號組成。它的鋼號冠以“Q”，代表鋼材的屈服點，后面的數(shù)字表示屈服點數(shù)值，單位是MPa例如Q235表示屈服點(σs)為235 MPa的碳素結(jié)構(gòu)鋼。

②必要時鋼號后面可標(biāo)出表示質(zhì)量等級和脫氧方法的符號。質(zhì)量等級符號分別為A、B、C、D。

脫氧方法符號：F表示沸騰鋼;b表示半鎮(zhèn)靜鋼：Z表示鎮(zhèn)靜鋼;TZ表示特殊鎮(zhèn)靜鋼，鎮(zhèn)靜鋼可不標(biāo)符號，即Z和TZ都可不標(biāo)。例如Q235-AF表示A級沸騰鋼。

③專門用途的碳素鋼，例如橋梁鋼、船用鋼等，基本上采用碳素結(jié)構(gòu)鋼的表示方法，但在鋼號最后附加表示用途的字母。

Q345(低合金高強(qiáng)度鋼)網(wǎng)上摘錄相關(guān)資料

材料介紹

1. Q345化學(xué)成分如下表(%)：

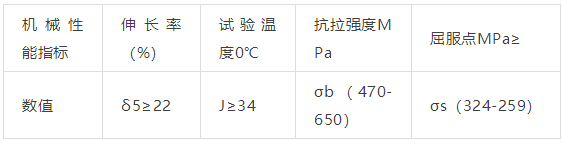

2.Q345C力學(xué)性能如下表(%)：

其中壁厚介于16-35mm時，σs≥325Mpa;壁厚介于 35-50mm時，σs≥295Mpa

2. Q345鋼的焊接特點

2.1 碳當(dāng)量(Ceq)的計算

Ceq=C+Mn/6+Ni/15+Cu/15+Cr/5+Mo/5+V/5

計算Ceq=0.49%，大于0.45%，可見Q345鋼焊接性能不是很好，需要在焊接時制定嚴(yán)格的工藝措施。

2.2 Q345鋼在焊接時易出現(xiàn)的問題

2.2.1 熱影響區(qū)的淬硬傾向

Q345鋼在焊接冷卻過程中，熱影響區(qū)容易形成淬火組織-馬氏體，使近縫區(qū)的硬度提高，塑性下降。結(jié)果導(dǎo)致焊后發(fā)生裂紋。

2.2.2 冷裂紋敏感性

Q345鋼的焊接裂紋主要是冷裂紋。

焊接施工流程

坡口準(zhǔn)備→點固焊→預(yù)熱→里口施焊→背部清根(碳弧氣刨)→外口施焊 →里口施焊→自檢/專檢→焊后熱處理→無損檢驗(焊縫質(zhì)量一級合格)

焊接工藝參數(shù)的選擇

通過對Q345鋼的焊接性分析，制定措施如下：

1. 焊接材料的選用

由于Q345鋼的冷裂紋傾向較大，應(yīng)選用低氫型的焊接材料，同時考慮到焊接接頭應(yīng)與母材等強(qiáng)的原則，選用E5015 (J507)型電焊條。

化學(xué)成分見下表(%)：

化學(xué)成分見下表(%)：

(抗拉強(qiáng)度應(yīng)該大于屈服)

2. 坡口形式：(根據(jù)圖紙和設(shè)備供貨)

3. 焊接方法：采用手工電弧焊(D)。

4. 焊接電流：為了避免焊縫組織粗大，造成沖擊韌性下降，必須采用小規(guī)范焊接。具體措施為：選用小直徑焊條、窄焊道、薄焊層、多層多道的焊接工藝(焊接順序如圖一所示)。焊道的寬度不大于焊條的3倍，焊層厚度不大于5mm。第一層至第三層采用Ф3.2電焊條，焊接電流100-130A;第四層至第六層采用Ф4.0的電焊條，焊接電流120-180A。

5. 預(yù)熱溫度：由于Q345鋼的Ceq>0.45%，在焊接前應(yīng)進(jìn)行預(yù)熱，預(yù)熱溫度T0=100-150℃，層間溫度Ti≤400℃。

6. 焊后熱處理參數(shù)：為了降低焊接殘余應(yīng)力，減小焊縫中的氫含量，改善焊縫的金屬組織和性能，在焊后應(yīng)對焊縫進(jìn)行熱處理。熱處理溫度為：600-640℃，恒溫時間為2小時(板厚40mm時)，升降溫速度為125℃/h 。
